Un gruppo di ricerca mette a punto una tecnica che permette di ottenere pattern ad elevata risoluzione impiegando la luce visibile al posto della radiazione ultravioletta

di Andrea Bai pubblicata il , alle 17:20 nel canale Server e Workstation


Parlando di tecniche di produzione di circuiti integrati e chip si è più volte fatto riferimento alla fotolitografia, un processo che permette di realizzare la microcircuiteria dei processori mediante l'impiego di radiazioni elettromagnetiche e trattamenti chimici.

Nel processo di fotolitografia il materiale conduttore viene depositato sul wafer e ricoperto da una soluzione chimica fotosensibile chiamata photoresist che si indurisce quando esposta alla radiazione elettromagnetica. Questa, tipicamente dello spettro dell'ultravioletto, viene fatta passare attraverso una maschera che proietta il pattern dei circuiti sul photoresist: in questo modo la parte di photoresist che non viene investita dalla radiazione possono essere rimosse, ed assieme ad esso il materiale conduttore sottostante, tramite un trattamento chimico. Infine viene rimosso anche il photoresist, lasciando il materiale conduttore che assume così medesima forma del pattern della maschera.

Con la progettazione di processori caratterizzati da un numero sempre maggiore di transistor diventa necessario realizzare circuiti sempre più piccoli: per questo motivo la fotolitografia richiede l'impiego di radiazioni nel campo dell'ultravioletto, la cui lunghezza d'onda è estremamente ridotta e permette, appunto, di disegnare circuiti di piccole dimensioni. I prossimi passi nel campo della fotolitografia vanno infatti in direzione delle tecniche Extreme Ultraviolet, ovvero della radiazione ultravioletta estrema che ha lunghezze d'onda ancora inferiori rispetto alla radiazione ultravioletta. Si tratta tuttavia di tecniche complesse e dispendiose e che necessitano, tra l'altro, condizioni di vuoto atmosferico per poter essere impiegate.

Un gruppo di ricercatori dell'Università del Maryland sta però muovendosi su un percorso alternativo, mettendo a punto una nuova tecnica che prevede l'impiego della radiazione elettromagnetica nello spettro del visibile e potrebbe addirittura non rendere necessario il passaggio alla produzione Extreme Ultraviolet.

E' il professor John Fourkas a spiegare di cosa si tratta: "Abbiamo chiamato la nostra tecnica RAPID - Resolution Augmentation through Photo-Induced Deactivation. Si tratta di una tecnica che permetterà di ridurre costi e semplificare la produzione. La luce visibile, con lunghezza d'onda maggiore dell'ultravioletto, è molto meno costosa da propagare e manipolare rispetto agli ultravioletti. L'impiego della luce visibile non richiede inoltre le condizioni di vuoto atmosferico necessarie per le attuali tecnologie con ridotta lunghezza d'onda".

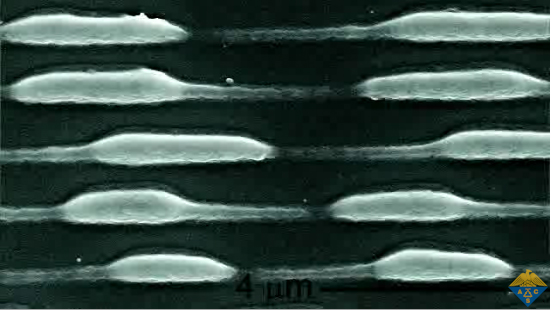

Azione della doppia esposizione: i percorsi più sottili sono realizzati combinando l'area di azione dei due raggi laser

Alla base della tecnica RAPID si trova un particolare materiale fotosensibile che può essere attivato mediante l'esposizione ad un raggio laser e deattivato con l'esposizione ad un secondo raggio laser. Combinando opportunamente l'area di esposizone dei due raggi è possibile ottenere pattern ad elevata risoluzione pur utilizzando lunghezze d'onda maggiori delle dimensioni del pattern. Semplificando, di molto, il principio di funzionamento è come se l'azione del secondo raggio laser "cancellasse" una parte dell'azione del primo raggio laser.

Fourkas avverte che comunque vi è ancor ancora molto lavoro da fare prima di poter trasportare questa tecnica sulla produzione commerciale. "Attualmente stiamo utlizzando questa tecnica per la litografia punto-punto, e dobbiamo portarla ad uno stadio in cui è possibile operare su un intero wafer di silicio. Sono necessari altri progressi sul lato chimico, nei materiali e sull'ottica. Se possiamo compiere questi passi avanti, e vi stiamo lavorando sodo, potremo pensare alla commercializzazione".

Si tratta, del resto, di un percorso che le attività di ricerca e sviluppo dei colossi del campo dei semiconduttori non hanno mai seguito e per questo motivo l'impiego commerciale della tecnica richiederà ancora parecchio tempo. Il gruppo di ricerca sostiene che saranno necessari ancora una decina d'anni almeno prima che questa ricerca trovi gli opportuni sbocchi commerciali. Per maggiori approfondimenti rimandiamo ad un video pubblicato a questo indirizzo.

4 Commenti
Gli autori dei commenti, e non la redazione, sono responsabili dei contenuti da loro inseriti - info
lucusta10 Febbraio 2011, 19:22 #1
bhe', bella idea. alla fine il costo e' dovuto solo nell'accuratezza del posizionamento delle maschere e di un'ottica piu' rifinita, ma si riuscirebero ad ottenere dimensioni quanto grandi si voglioni.
frankie10 Febbraio 2011, 20:39 #2
Mi sa che con i laser le maschere non esisterebbero più. E' appunto questo il passaggio fondamentale. Il limite non è la litografia in se stessa ma la diffrazione.

Siccome è inversamente proporzionale alla lunghezza d'onda ecco il perchè dell'UV.

Mi son perso io qualche pezzo o non hanno mai provato a farla ad immersione in liquidi ad alto n (nei microscopi si usa l'olio).
Chelidon10 Febbraio 2011, 21:34 #3
Non ho ben capito a cosa ti riferissi con l'olio, ma a quanto ne so la diffrazione è indipendente dall'indice di rifrazione, poi se il problema degli ultravioletti estremi è che vengono assorbiti in maniera non trascurabile dall'aria stessa (è ciò a cui accenna l'articolo) figuriamoci a lavorare in un mezzo più denso.

Per quanto riguarda eliminare la maschera, di fatto lo si fa già se si usano tecniche col fascio elettronico. il punto è che però che qualsiasi scansione costa molto più tempo che impressionare tenendo la maschera, quindi è vero che hai un risparmio di costo e semplifichi un po' il sistema, ma non so se poi non rischi ripercussioni dal punto di vista dei "tempi industriali".

Per quanto si può intendere dalla spiegazione questa sembrerebbe spostare in parte il problema dal limite diffrattivo alla possibilità di spostare finemente il bordo del fascio laser...
Pleg11 Febbraio 2011, 07:35 #4
La diffrazione dipende dalla lunghezza d'onda: se fai passare la radiazione in un mezzo con n piu' alto (come l'olio, o l'acqua) la frequenza si conserva, quindi la lunghezza d'onda si riduce, quindi la diffrazione si riduce.
